বড় কার্টিজ সোলিনয়েড ভালভ 24V 3 অবস্থান বন্ধ নিয়ন্ত্রণ ভালভ

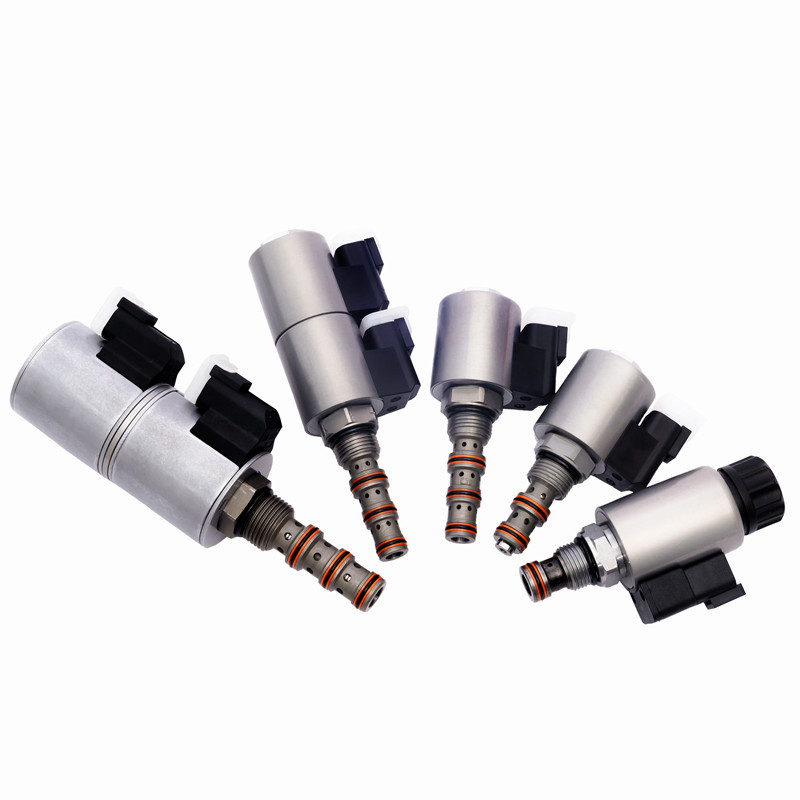

প্রোডাক্টের ছবি:

KSV08-58C-0-N বড় আকারের কার্টিজ সোলিনয়েড ভালভ 5 পোর্ট স্পুল প্লাগ 3 অবস্থানে চালু / বন্ধ নিয়ন্ত্রণ ভালভ সঙ্গে

একটি ৫-মুখী ৩-পজিশন সোলেনোয়েড ভালভ হল একটি ধরণের ভালভ যার পাঁচটি পোর্ট এবং তিনটি পৃথক অবস্থান রয়েছে। এটি সাধারণত তরল বা বাতাসের প্রবাহ নিয়ন্ত্রণের জন্য বায়ুসংক্রান্ত এবং জলবাহী সিস্টেমে ব্যবহৃত হয়।ভালভ তিনটি সম্ভাব্য অবস্থান আছে: নিরপেক্ষ, প্রসারিত, এবং retract.

কাজের নীতিঃ
যখন বিদ্যুৎ কেটে দেওয়া হয়, KSV08-58C-0-N যে কোন তেল পোর্টে তেলের প্রবাহ বন্ধ করে দেয়। যখন কয়েল 1 শক্তিশালীকৃত হয়, তেল 5 থেকে 2 এবং 4 থেকে 3 থেকে প্রবাহিত হতে পারে। যখন কয়েল 2 শক্তিশালীকৃত হয়,তেল 5 থেকে 4 এবং 2 থেকে 3 থেকে প্রবাহিত হতে পারে. ভ্যালভের কোর সরানোর পর, লোড সেন্সিং 5 পোর্টে সংযুক্ত করা হয়.

বৈশিষ্ট্যঃ
কাজের চাপঃ 247 বার (3625 psi)
চাপ প্রতিরোধেরঃ 350 বার (5075 psi)
প্রবাহের হারঃ সর্বোচ্চ 8L/মিনিট এবং 207 বার (3000 psi) এ, সর্বোচ্চ ফুটো হার 164 ml/Min।
তাপমাত্রা পরিসীমাঃ -40 °C থেকে 120 °C, স্ট্যান্ডার্ড নাইট্রিল রাবার সিলিং
রোলের নামমাত্র লোডঃ নামমাত্র ভোল্টেজের 85% থেকে 115% এর মধ্যে অবিচ্ছিন্ন কাজ করতে সক্ষম
20 ডিগ্রি সেলসিয়াসে কয়েল এর প্রাথমিক বর্তমানঃ স্ট্যান্ডার্ড কয়েলঃ 1.2 A 12 VDC, 115 VAC (পূর্ণ তরঙ্গ সংশোধন)
০.১৩ এম্পিয়ার এ ই-কয়েলঃ ১.৪ এ ১২ ভিডিসি এ ০.৭ এম্পিয়ার ২৪ ভিডিসি এ
ন্যূনতম টান-ইন ভোল্টেজঃ নামমাত্র মানের 85% 207 বার (3000 পিএসআই)
মাঝারিঃ 7.4 থেকে 420cSt (50 থেকে 2000ssu) এর মধ্যে ভিস্কোসিটি সহ খনিজ তেল বা তৈলাক্তকরণ বৈশিষ্ট্যযুক্ত সিন্থেটিক তেল
ভ্যালভের গর্তঃ VC08-5;

এখানে একটি সাধারণ ৫-মুখী ৩-পজিশন সোলিনয়েড ভালভের পোর্ট এবং তাদের ফাংশনের বর্ণনা দেওয়া হল:

1. সরবরাহ পোর্ট (পি): এই পোর্টটি চাপযুক্ত তরল বা বায়ু সরবরাহের সাথে সংযুক্ত। এটি ভালভের প্রধান ইনপুট পোর্ট।

2. নির্গমন পোর্ট (ই): এই পোর্টটি ভ্যালভ থেকে তরল বা বায়ু মুক্তির জন্য ব্যবহৃত হয় যখন এটি চাপযুক্ত বা নির্গত করা প্রয়োজন।

3.

4. সিলিন্ডার পোর্ট (এ এবং বি): এই পোর্টগুলি actuator এর সাথে সংযুক্ত থাকে, সাধারণত একটি ডাবল-অ্যাক্টিং সিলিন্ডার। পোর্ট এ হল প্রসারিত পোর্ট, যা সিলিন্ডার প্রসারিত করার জন্য চাপ সরবরাহ করে,যখন পোর্ট বি হয় retract পোর্ট, যা সিলিন্ডারটি পুনরুদ্ধার করার জন্য চাপ সরবরাহ করে।

5.

6. কেন্দ্রীয় অবস্থান (সি): এই অবস্থানটি ভালভের নিরপেক্ষ বা বন্ধ অবস্থান। এই অবস্থানে, পোর্ট এ এবং বি অবরুদ্ধ, actuator থেকে তরল বা বায়ু প্রবাহ প্রতিরোধ।উভয় পোর্ট A এবং B নিষ্কাশন পোর্ট সংযুক্ত করা হয়, যা সিলিন্ডারে আটকে থাকা তরল বা বায়ুকে মুক্ত করতে দেয়।

7.

8. প্রসারিত অবস্থান (ই): এই অবস্থানে, ভালভটি পোর্ট পিকে পোর্ট এ এর সাথে সংযুক্ত করে, চাপযুক্ত তরল বা বায়ুকে সরবরাহ পোর্ট থেকে অ্যাকচুয়েটরের প্রসারিত পোর্টে প্রবাহিত করতে দেয়।পোর্ট B নিষ্কাশন পোর্ট সংযুক্ত করা হয়, যা actuator এর retract পোর্ট মধ্যে তরল বা বায়ু মুক্তি দেওয়া যেতে পারে।

9.

10. রিট্র্যাক্ট পজিশন (আর): এই অবস্থানে, ভালভটি পোর্ট পিকে পোর্ট বি এর সাথে সংযুক্ত করে, চাপযুক্ত তরল বা বায়ুকে সরবরাহ পোর্ট থেকে অ্যাকুয়েটরের রিট্র্যাক্ট পোর্টে প্রবাহিত করতে দেয়।পোর্ট A নিষ্কাশন পোর্ট সংযুক্ত করা হয়, যা actuator এর প্রসারিত পোর্টে তরল বা বাতাস মুক্তি দেয়।

পণ্যের প্রযুক্তিগত তথ্যঃ
