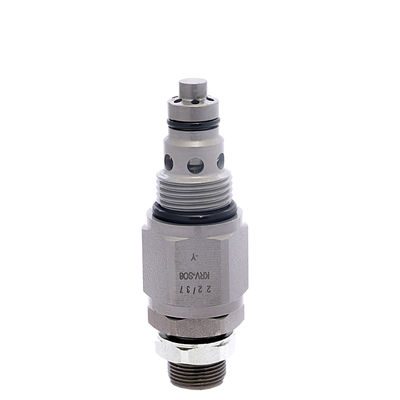

প্রোডাক্টের ছবি:
বর্ণনাঃ
KRVB-S08 টাইপ, যখন পোর্ট 1 এর চাপ মান স্প্রিং সেটিং অতিক্রম করে, তেল পোর্ট 1 থেকে পোর্ট 2 এ প্রবাহিত হয়, যেখানে পোর্ট 1 চাপ তেল পায় এবং পোর্ট 2 রিটার্ন তেল পায়।হাইড্রোলিক সিস্টেমের স্থিতিশীলতা নিশ্চিত করার জন্য হাইড্রোলিক সিস্টেমের সর্বাধিক চাপ সীমা গ্রহণ করুন.
গহ্বরযুক্ত কার্টিজ ভালভ RVB-S08 ত্রাণ ভালভ Kaienli প্রবাহ ভালভ Hydforce প্রবাহ নিয়ন্ত্রণ ভালভ প্রতিস্থাপন
পণ্যের প্রযুক্তিগত তথ্যঃ
প্রোডাক্টের আসল ছবি:
কোম্পানির প্রদর্শনীঃ
আমাদের সার্টিফিকেট:
প্রোডাক্ট প্রক্রিয়াকরণ পদ্ধতিঃ
আমাদের নতুন কারখানা এবং কর্মশালা:
আমাদের গুদাম:
শিপমেন্টঃ
পণ্যের বিভিন্ন সিরিজ, আরো বিস্তারিত জানার জন্য আমাদের সাথে সরাসরি যোগাযোগ করুনঃ
হাইড্রোলিক ভালভ:
1. রিলেভ ভ্যালভ:
চাপ কমানোর ভালভগুলি সাধারণত চাপযুক্ত লাইন এবং ট্যাঙ্কের মধ্যে ডেরিভেশন ইনস্টল করা হয়।
রিলেভ ভ্যালভগুলি সাধারণত চাপ নিয়ন্ত্রণের জন্য বন্ধ উপাদান যা নিম্নলিখিতগুলির জন্য ব্যবহৃত হয়ঃ
- সার্কিটের চাপকে সেটিং ভ্যালুতে সীমাবদ্ধ করুন;
- অন্যান্য উপাদানগুলি (পাম্প, সিলিন্ডার, মোটর, অন্যান্য ভালভ) তাদের ক্ষতি করতে পারে এমন চাপের শিখর থেকে রক্ষা করুন।
যখন চাপ সেট করা হয়, তখন ত্রাণ ভালভটি ইনস্টল করা লাইনটি ট্যাঙ্কের সাথে সংযুক্ত করে, এই লাইনে সেটিং মান অতিক্রম করা এড়ানো।
এইচবিএস রিলিফ ভালভ দুটি সংস্করণে পাওয়া যায়ঃ
- সরাসরি;
- চালিত।
বৃহত্তর প্রবাহের জন্য, পিলটেড ভালভ ব্যবহার করা ভাল, কারণ সরাসরি ভালভের জন্য বৃহত্তর দেহ এবং বৃহত্তর স্প্রিং ব্যবহারের প্রয়োজন হবে, যা ভারী সমস্যা সৃষ্টি করে,সমস্যা নির্ধারণ এবং প্রতিক্রিয়া ধীরতা.
উপরন্তু, এইচবিএস চাপ ত্রাণ ভালভ হতে পারেঃ
- একক, সার্কিটের শুধুমাত্র একটি লাইনে চাপ নিয়ন্ত্রণ করতে।
2. রিলেভ রিডাক্সিং ভ্যালভঃ
চাপ হ্রাসকারী ভালভগুলি একটি প্রধান ত্রাণ ভালভ দ্বারা নিয়ন্ত্রিত সার্কিটের ইনপুট চাপের তুলনায় গৌণ সার্কিটের একটি অংশে হ্রাসযুক্ত চাপ বজায় রাখতে ব্যবহৃত হয়। অতএব,যদি ২ বা ততোধিক সিলিন্ডার সহ একটি সার্কিটে থাকেএই ধরণের ভালভের সাহায্যে, অপারেটিং চাপকে প্রয়োজনীয় মান পর্যন্ত হ্রাস করা সম্ভব।এটি সাধারণত খোলা ভালভ যা, যখন সেকেন্ডারি শাখার উপর চাপ সামঞ্জস্য স্প্রিং সঙ্গে সেট মান অতিক্রম করে, একটি সিলিন্ডারিক spool মাধ্যমে প্রধান এবং সেকেন্ডারি শাখা মধ্যে তেল প্রবাহ intercept করতে যান;এই ভাবে, আপনি একটি শক তৈরি, যা আউটপুট চাপ হ্রাস, সীমাবদ্ধতা এবং কম চাপ বজায় রাখা নিশ্চিত।
3সিকোয়েন্স ভ্যালভঃ
সিকোয়েন্স ভ্যালভগুলি এমন উপাদান যা যখন একটি নির্ধারিত চাপের মান পৌঁছে যায় তখন খোলা হয়, তরলকে সার্কিটের অন্য অংশে যেতে দেয়।অতএব, খোলার বিদ্যমান আপস্ট্রিম চাপ উপর নির্ভর করে. সার্কিটের চাপ যা খোলার প্ররোচিত করে সেটিং মানের সমান রাখা হয়, যখন ভালভ খোলা হয়।
যখন প্রবাহের উপরে চাপ সেটিং চাপ মানের নিচে কমে যায়, তখন ভালভ বন্ধ হয়।
4.পাইলট চেক ভালভ অপারেটঃ
পাইলট পরিচালিত চেক ভালভ সাধারণত এক দিকের অবাধ প্রবাহের অনুমতি এবং বিপরীত এক তরল বন্ধ করার জন্য ব্যবহৃত হয়, যদি না একটি পাইলট চাপ (পিপিল) সার্কিট অন্য লাইন দ্বারা প্রয়োগ করা হয়.
তারা একটি লোডের স্ট্যাটিক লক নিশ্চিত করতে ব্যবহার করা যেতে পারে, গতিশীল নিয়ন্ত্রণ বা কম নিয়ন্ত্রণের জন্য নয়।
যদি রিস্ট্রাক্টর ভালভের সাথে ব্যবহার করা হয়, তবে এগুলিকে ভালভাবে চালক এবং পাইলট চালিত চেক ভালভের মধ্যে লাগানো উচিত, ভালভ এবং স্পুল ভালভের মধ্যে নয়,যাতে সীমাবদ্ধকারী দ্বারা উত্পন্ন প্রতিরোধের চাপটি ভালভের উপর প্রয়োগ করা পাইলট চাপের বিরুদ্ধে কাজ করে.
5ওভারসেন্টার ভ্যালভঃ
একক ওভারসেন্টার ভালভ ইনলাইনঃ
একক ওভিসি ভ্যালভ ফ্ল্যাঞ্জযোগ্য
ডাবল ওভারসেন্টার ভালভ লাইন
ডুয়াল ওভিসি ভ্যালভ ফ্ল্যাঞ্জযোগ্য
পুনরুদ্ধারের সাথে দ্বৈত ওভিসি
পুনরুদ্ধার সার্কিটে, সিলিন্ডারের রড সাইডের তরলটি সিলিন্ডারের পিস্টন সাইডে প্রেরণ করা হয়, সাধারণত জলাধারের উদ্দেশ্যে তরল পুনরুদ্ধার করে। এইভাবে,পিস্টন সাইডে, রড পাশ থেকে আগত প্রবাহ পাম্প থেকে আগত প্রবাহ যোগ করা হয়, পিস্টন ঘূর্ণন একটি উল্লেখযোগ্য বৃদ্ধি সঙ্গে
এই সমাধানটি পাম্পের প্রবাহ বৃদ্ধি না করে যখন কম আউটপুট স্ট্রোকের সময় প্রয়োজন হয় তখন সিলিন্ডারগুলি নিয়ন্ত্রণ করতে ব্যবহৃত হয়।
6. এক্সক্যাভারের জন্য ভ্যালভঃ
মাটি সরানোর যন্ত্রপাতিগুলির জন্য ভালভ
এগুলি খননকারীর মেশিনে ব্যবহারের জন্য উপযুক্ত।
এগুলি লোডের হ্রাস নিয়ন্ত্রণ করতে ব্যবহৃত হয় এবং পাইলট চাপটি কেবল স্প্রিং প্রিলোড এবং পিস্টন এলাকার উপর নির্ভর করে কারণ তাদের কোনও পার্থক্য এলাকা নেই।
প্রধান স্পুল ভালভ চালানোর জন্য ম্যানিপুলেটর চাপ থেকে পাইলট চাপ সাধারণত একই সাথে অর্জন করা হয়।
এই ভালভগুলির জন্য একটি পাইলট অনুপাত নির্ধারণ করা সম্ভব নয়। তারা একটি চেক ভালভ নিয়ে গঠিত যা সিলিং প্লঞ্জারের সাথে সমাক্ষ হতে পারে,একটি পাইলট পিস্টন এবং একটি সহায়ক ত্রাণ ভালভ ওভারলোড পিক কাটা.
সিলিং প্লঞ্জার ত্রাণ ভালভ দ্বারা ডাউনলোড চাপ দ্বারা চালিত হয়। ভালভ V2 লাইনে কোন প্রতিক্রিয়া চাপ দ্বারা প্রভাবিত হয় না। ম্যানিপুলেটর ক্ষতির ক্ষেত্রে,লোড কমানো ম্যানুয়ালি করা যায়, সঠিক ম্যানুয়াল পাইলট স্ক্রু উপর কাজ করে।
টি লাইনটি অবশ্যই রিজার্ভারের সাথে সংযুক্ত হতে হবে এবং ব্যাক চাপ ছাড়াই।
7মোটরের জন্য ভালভ:
ওভারসেন্টার ভালভগুলি একক ওভারসেন্টার ভালভ (একক ওভারসেন্টার ভালভ) বা উভয় দিকের (দ্বৈত ওভারসেন্টার ভালভ) একটি actuator এর এক দিকের স্টপ এবং গতি নিয়ন্ত্রণ করতে ব্যবহৃত হয়।
ফাংশনঃ
- লোড হ্রাস নিয়ন্ত্রণঃ অন্য লাইন থেকে একটি পাইলট চাপ থাকলে লোড হ্রাস করা সম্ভব;এই অপারেশনটি সিলিন্ডারের তেল সরবরাহ নিশ্চিত করে, ক্যাভিটেশন সমস্যা প্রতিরোধ করে;
- শক বা ওভারলোডের কারণে চাপের পিকের জন্য চাপের ত্রাণ, সেটিং মানের চাপের অন্তর্ভুক্তি;- পাম্প কাজ না করলে বা দিকনির্দেশক ভালভ নিরপেক্ষ অবস্থানে থাকলে প্রবাহ (এবং লোড) বন্ধ করা;
- কম চাপ ড্রপ সহ লোড উত্তোলনের জন্য বিনামূল্যে প্রবাহ;
এর মধ্যে একটি বডি রয়েছে যেখানে নিম্নলিখিতগুলি স্থাপন করা হয়ঃ
- চেক ভালভঃ এটি শুধুমাত্র এক দিকের প্রবাহের অনুমতি দেয়;
- পাইলট পিস্টনঃ এটি ত্রাণ ভালভের ধীরে ধীরে খোলার নিয়ন্ত্রণ করতে দেয়;
- রিলেভ ভ্যালভঃ এটি অ্যাক্টিভারে সর্বাধিক চাপ সীমাবদ্ধ করার অনুমতি দেয়, এটি লোডকে ধরে রাখে এবং পাইলট সিগন্যাল দ্বারা ভ্যালভটি খোলার সময় এর কমিয়ে নিয়ন্ত্রণ করে।
8. বড় ক্রেনের জন্য ভালভ
9. রোটেশন কন্ট্রোল ভালভ:
স্লেভিং কন্ট্রোল ভালভ
এই ভালভগুলি ঝুলন্ত বোঝা ঘোরানোর জন্য সিলিন্ডার এবং হাইড্রোলিক মোটরগুলির স্টপ এবং গতি নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।উভয় ঘূর্ণন দিকের সমান্তরাল ক্ষমতা এই অ্যাপ্লিকেশন জন্য মোটর এবং সিলিন্ডার জন্য সাধারণ.
ভ্যালভগুলি নিম্নলিখিত উপাদানগুলির দ্বারা গঠিত হতে পারেঃ
- দ্বৈত ক্রস রিলেভ চাপ ভালভঃ এটি অতিরিক্ত চাপ বা শক থেকে আসা চাপের পিকগুলি নিয়ন্ত্রণ করে যা সিস্টেমের উপাদানগুলিকে ক্ষতি করতে পারে;
- গতি নিয়ন্ত্রক ভালভঃ এই অপারেশনের জন্য সীমাবদ্ধতা চেক ভালভ বা চাপ ক্ষতিপূরণ প্রবাহ নিয়ন্ত্রক ভালভ ব্যবহার করা হয়;
- লোড হোল্ড ভালভঃ এই কাজের জন্য ওভারসেন্টার ভালভ বা চেক ভালভ ব্যবহার করা হয়;
- একটি চাপ নির্বাচন ভালভ যা সর্বোচ্চ চাপের দিক থেকে সংকেত গ্রহণ করে।
10.হোজ ফাটল ভালভঃ
নল ব্রেক ভালভ
এটি সিলিন্ডার সংযোগে ইনস্টল করা ভালভ, তাদের কাজ হল নল ভেঙে যাওয়ার ক্ষেত্রে তরলটির প্রবাহ বন্ধ করা। যখন প্রবাহ হঠাৎ বৃদ্ধি পায় (প্রতিক্রিয়া প্রবাহ),ভালভ বন্ধ এবং প্রবাহ বন্ধ, ব্রেক অবিলম্বে এটি ছিল অবস্থান রাখা লোড নিশ্চিত।
সেটিং চাপ পাওয়া যায় প্লেট এবং ভালভ শরীরের মধ্যে ফাঁক T স্থির করে।
অনুরোধে এই ভালভগুলি লোডের হ্রাস নিয়ন্ত্রণ করতে বা প্রবাহ থেকে সামান্য পথ দিয়ে পাইপগুলিতে তরল বিস্ফোরণ এড়াতে বন্ধের প্লেটে একটি ক্যালিব্রেট গর্ত দিয়ে সরবরাহ করা যেতে পারে।তারা ইতিমধ্যে একটি ইস্পাত হাতা ভিতরে ইনস্টল করা হয় এছাড়াও পাওয়া যায়.
প্রতিক্রিয়া প্রবাহের সেটিং মান তরল সান্দ্রতা উপর নির্ভর করে। তারপর এটি 30 ° C তাপমাত্রা এ ভালভ সেট করার পরামর্শ দেওয়া হয়।ভালভ সেটিং প্রবাহ মান কম প্রবাহ বন্ধ করবে, বিপরীতে, 30 ডিগ্রি সেলসিয়াস অতিক্রম করলে এটি সেটিং প্রবাহের মানের চেয়ে বেশি প্রবাহ বন্ধ করবে।
11.শটল ভ্যালভঃ
এই ভালভ দুটি লাইন A এবং B এর মধ্যে উচ্চতর চাপ নির্বাচন করে সিগন্যালটি C পোর্টে পাঠায় এবং নীচের দিকে পথটি লক করে।
এগুলি সাধারণত নেতিবাচক হাইড্রোলিক ব্রেক বা রিমোট চাপ সেন্সিং লাইন চালানোর মতো সহায়ক ফাংশনের জন্য ব্যবহৃত হয়।একটি ম্যানিফোডের সিরিজে তারা লোড সেন্সিং সিস্টেমে সার্কিট সর্বোচ্চ চাপ ড্রাইভ.
12.ফ্লো রিস্ট্রিক্টর ভালভ:
প্রবাহ সীমাবদ্ধকারী ভালভগুলি প্রধান পাইপের সীমাবদ্ধতার মাধ্যমে প্রবাহের সামঞ্জস্যের অনুমতি দেয়। অতিরিক্ত তরলটি ত্রাণ ভালভ দ্বারা ডাউনলোড করা হয় যা সর্বদা ইনপুট পাইপে ইনস্টল করা হয়।
তারা তখন শক্তির অপচয় এবং তাপ বৃদ্ধির জন্য দায়ী যা তরলটির সর্বোচ্চ তাপমাত্রা সীমাবদ্ধ করার জন্য একটি তাপ এক্সচেঞ্জার ইনস্টল করার পরামর্শ দিতে পারে।
যখন অতিরিক্ত প্রবাহ খুব সীমিত হয় বা কম ফ্রিকোয়েন্সিতে প্রয়োগ করা হয় তখন এগুলি সুপারিশ করা হয়। অন্যথায় চাপ ক্ষতিপূরণ প্রবাহ নিয়ন্ত্রক ব্যবহারের পরামর্শ দেওয়া হয়।
13. চেক ভালভ
এই ভালভগুলি একদিকে মুক্ত প্রবাহের অনুমতি দেয় এবং বিপরীত দিকে এটি বন্ধ করে দেয়।
এগুলি স্টিলের ছয় কোণাকার দেহে নির্মিত, যা নলগুলির সাথে একত্রে মাউন্ট করার জন্য উপযুক্ত।
তারা 3 টি ভিন্ন সেটিং মানের সাথে উপলব্ধঃ 0.5 বার, 2 বার, 5 বার। অন্যান্য সেটিংগুলিও সম্ভব।
14তিন দিকের প্রবাহ নিয়ন্ত্রক
এই ভালভগুলি এমন একটি সার্কিটে প্রবাহ নিয়ন্ত্রণ করতে ব্যবহৃত হয় যেখানে প্রবাহ, পাম্পের গতির ফাংশন, সার্কিট নিজেই অনুরোধ করা প্রবাহের চেয়ে বেশি হতে পারে।ভালভ চাপ ক্ষতিপূরণ করা হয় এবং প্রবাহ একটি ধ্রুবক মান যা actuator এর কাজের চাপ দ্বারা প্রভাবিত হয় না সেট করা যাবেবিপরীত দিকে প্রবাহ নিয়ন্ত্রকগুলি স্বাভাবিক সীমাবদ্ধকারীগুলির মতো কাজ করে, যেখানে প্রবাহটি সীমাবদ্ধতা এবং চাপের ফাংশন।
15প্রবাহ-বিভাজক / প্রবাহ সংযোজক
এই ভালভ এক লাইন থেকে আসছে প্রবাহ বিভক্ত, 2 প্রবাহ সমান বা একে অপরের আনুপাতিক হয়। শতাংশ যার দ্বারা আউটপুট প্রবাহ বিভক্ত ভালভ অভ্যন্তরীণ গর্ত ব্যাসার্ধ ফাংশন,অতএব, প্রবাহ বিভক্ত নিয়ন্ত্রিত হয় না.
সাধারণত এই ভালভ নিম্নলিখিত পরিস্থিতিতে ব্যবহার করা হয়ঃ
- দুটি actuators (একই মাত্রার, একই পাম্প দ্বারা সরবরাহ করা, একই দিকের ভালভ দ্বারা নিয়ন্ত্রিত, তাদের মধ্যে একটি শক্ত সংযোগ ছাড়া) একযোগে সঞ্চালন এবং সঞ্চালন করতে হবে,প্রতিটি অন্যের উপর কাজ লোড দ্বারা প্রভাবিত না হয়
- একই লোডের সাথে যুক্ত দুটি লিনিয়ার অ্যাকচুয়েটরের (উদাহরণস্বরূপ লোড প্ল্যাটফর্ম, স্ক্যাফোল্ড ইত্যাদি) সিঙ্ক্রোনাইজড আউট মোশন জন্য
16ডিভার্টার ভ্যালভ
এই ভালভগুলি বিভিন্ন আউটপুট পোর্টের দিকে ইনপুট প্রবাহকে সরিয়ে দেওয়ার জন্য ম্যানুয়ালি পরিচালিত হয়।
নিম্নলিখিত মডেল পাওয়া যায়ঃ
- 5 উপায়-8 অবস্থান ডাইভার্টার
- 9 উপায়-8 অবস্থান ডাইভার্টার
- ৮-মুখী-২-পজিশন ডিভার্টার
- ৩-মুখী-২-পজিশন ডিভার্টার
- এক লাইনে ত্রাণ ভালভ সঙ্গে 4 উপায়-2 অবস্থান diverters
- এক লাইনে একটি ত্রাণ চাপ ভালভ এবং একটি ক্ষতিপূরণ প্রবাহ নিয়ন্ত্রক সঙ্গে 4 উপায়-2 অবস্থান diverters।
সমস্ত ভালভ একটি ইস্পাত manifold সঙ্গে উত্পাদিত হয়।
এইচবিএস বিশেষ ম্যানুয়াল ডিভার্টারগুলি সরবরাহ করে যা ইনপুট প্রবাহকে বিভিন্ন আউটলেটগুলিতে স্যুইচ করতে ব্যবহৃত হয়।উত্তোলন মেশিনের স্থিতিশীল সিলিন্ডারগুলির অবস্থান এবং গতি নিয়ন্ত্রণের জন্য (ক্রেন)ডুয়াল কন্ট্রোলের সাহায্যে মেশিনের উভয় দিক থেকে কাজ করা সম্ভব।
17.এন্ড সুইচ ভালভ
এই ভালভ 2 উপায় 2 অবস্থান ভালভ হয়, উভয় স্বাভাবিক খোলা বা স্বাভাবিকভাবে বন্ধ। এই একটি যান্ত্রিক আইটেম দ্বারা নিয়ন্ত্রিত হয় যা actuator যখন সক্রিয় করা হয়
নির্ধারিত অবস্থানে পৌঁছায়।
18. বিশেষ ভালভ:
এই বিভাগে বিভিন্ন অ্যাপ্লিকেশন জন্য ভালভ একটি বড় পরিসীমা উপলব্ধ করা হয়ঃ
- ২-পরিস্থিতি সুইচ;
- ৩-মুখী-২-পজিশন সুইচ;
- জরুরী সিস্টেমের জন্য আনলোডিং ভালভ;
- উচ্চ-নিম্ন চাপের বাধাপ্রতিরোধক ভালভ;
- বিশেষ প্রয়োগের জন্য ঘূর্ণন নিয়ন্ত্রণ ভালভ;
- আবর্জনা কম্প্যাক্টরের জন্য ইন্টিগ্রেটেড ব্লক;
- পাইলট চালিত আনলোডিং ভালভ;
- লোড নিয়ন্ত্রণ সিস্টেমের জন্য সিকোয়েন্স ভালভ;
- লোড নিয়ন্ত্রণ সিস্টেমের জন্য ইন্টিগ্রেটেড ব্লক;
- কিক আউট পিস্টন সহ ইন্টিগ্রেটেড ব্লক;
- ক্লোজ লুপ হাইড্রোস্ট্যাটিক সিস্টেমের জন্য খালার ভালভ;
- অ্যান্টি-ক্যাভিটেশন ভালভ।
| টাইপ ১ | সোলোনাইড ভালভ |
| টাইপ ২ | ম্যানুয়াল কার্টিজ ভালভ |
| টাইপ ৩ | ২-উপায় ২-পজিশনের সোলিনয়েড ভালভ |
| টাইপ ৪ | ২-ওয়ে ৬ পজিশন সোলিনয়েড ভালভ |
| টাইপ ৫ | ২-ওয়ে ৮ পজিশন সোলিনয়েড ভালভ |
| টাইপ ৬ | পাইলট তেল রিসোর্স ভ্যালভ |
| টাইপ ৭ | বিস্ফোরণ প্রতিরোধক ভালভ |
| টাইপ ৮ | ব্যালেন্স ভ্যালভ |
| টাইপ ৯ | চেক ভালভ |
| টাইপ ১০ | হাইড্রোলিক লক |
| টাইপ ১১ | ভালভ ম্যানিফোল্ড |
| টাইপ ১২ | ভালভ ব্লক |
আপনার পরিদর্শন এবং অনুসন্ধান স্বাগত জানাই!
